Конструкция и преимущества щелочных никель-кадмиевых аккумуляторов
Краткое описание конструкции аккумулятора
Щелочной никель-кадмиевый аккумулятор состоит из ламельных положительных окисно-никелевых и отрицательных кадмиевых электродов, разделенных пластиковыми сепараторами, обеспечивающими стабильной межэлектродный зазор и свободную циркуляцию электролита.
Электроды аккумуляторов соединены с токовыводом (борном) болтовым или сварным соединением. Борны выведены через отверстия в крышке аккумулятора и закреплены гайками. Уплотнение борнов осуществляется уплотнительным кольцом.
На крышке аккумулятора борны «+» и «-» выделены цветовой маркировкой колец.
Для заливки электролита на крышке аккумулятора имеется заливочное отверстие (горловина), закрытое пробкой с открывающейся крышкой.
Блок электродов помещен в стальной или пластмассовый бак.
Преимущества щелочных никель-кадмиевых аккумуляторов
Широкий диапазон рабочих температур (от -40 до +45 градусов С).
Сохранение работоспособности после длительного пребывания при температуре до -50 С.
Устойчивость к воздействию механических нагрузок, работоспособность после глубоких разрядов, кратковременных замыканий, длительного хранения.
Исключена возможность мгновенного отказа.
Аккумуляторы серии KL и КН соответствуют требованиям Международного Стандарта МЭК 623.
Улучшенная активная масса аккумуляторов серии KL, КН а также НК-125П позволяет аккумуляторам заряжаться при напряжении не более 1,5 В на аккумулятор при работе в буферном режиме (параллельно с генератором или стабилизатором) и при этом в 3-4 раза снижается расход воды и, следовательно, периодичность обслуживания (не чаще одного раза в 3 месяца).
Полупрозрачный корпус аккумуляторов серии KL, КН и НК-125П, НК-55П позволяет вести визуальный контроль уровня электролита, на корпусе аккумуляторов нанесены риски максимального уровня электролита.
Расшифровка обозначений типа аккумуляторов и аккумуляторных батарей
40 НК, K, L, H; 250 P(П), K, где: - 40 - обозначение количества аккумуляторов в батарее или блоке батареи;
НК, К - обозначение электрохимической никель-кадмиевой системы:
НК - по ТУ 16-90 ИЛВЕ.563330.001ТУ,
К - по МЭК 623, ГОСТ Р МЭК 60623-2002);
L, H - обозначение типа аккумулятора по режиму разряда:
L - аккумулятор длительного режима разряда,
Н - аккумулятор короткого режима разряда;
250 - численное обозначение номинальной емкости в ампер-часах;
Р(П) - обозначение пластмассового исполнения бака аккумулятора;
К - обозначение каркасного исполнения блока аккумуляторов.

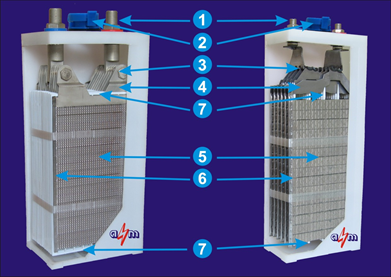

Устройство аккумуляторов
1. Борн
Обеспечивает съем тока, является клеммой для соединения аккумуляторов.
2. Пробка
Обеспечивает удобную заливку электролита, свободный выход газов при заряде и не допускает выплесков электролита и его аэрозольных паров.
3. Соединение электродов
Соединяет между собой электроды и обеспечивает передачу тока с электродов на токовывод (борн).
4. Контактные планки
Приварены к электроду и обеспечивают съем тока с электродов.
5. Электрод
Состоит из горизонтально расположенных ламелей, содержит активный материал, заключенный в стальную перфорированную ленту.
6. Ребро
Обеспечивает жесткость электрода и передачу тока на контактную планку.
7. Рамочный сепаратор
Разделяет положительный и отрицательный электроды, обеспечивает свободную циркуляцию электролита между электродами.
